제조 영역에서 강철 정밀 주조는 복잡하고 고품질의 금속 부품을 만들 수 있는 초석 공정입니다. 노련한 철강정밀주조품으로서철강 정밀주조공급업체인 우리는 우수한 주조 결과를 달성하는 데 최적화된 게이팅 시스템의 중요성을 이해하고 있습니다. 이 블로그의 목적은 게이팅 시스템 최적화의 복잡성을 탐구하고 강철 정밀 주조의 효율성과 품질을 향상시키기 위한 실용적인 통찰력을 제공하는 것입니다.
철강 정밀 주조의 게이팅 시스템 이해
게이팅 시스템은 강철 정밀 주조 공정의 중요한 부분입니다. 용강이 레이들에서 금형 캐비티로 흘러 들어가는 통로입니다. 잘 설계된 게이팅 시스템은 금형의 적절한 충전을 보장하고 난류를 최소화하며 불순물 제거에 도움이 됩니다. 게이팅 시스템의 주요 구성 요소에는 푸어링 컵, 스프루, 러너 및 게이트가 포함됩니다.
푸어링 컵(Pouring Cup)은 용강을 최초로 붓는 시작점입니다. 그 디자인은 용융된 금속을 탕구 안으로 원활하게 유입시킬 수 있도록 설계되어야 합니다. 스프루는 푸어링 컵을 러너 시스템에 연결하는 수직 채널입니다. 러너는 용융된 강철을 스프루에서 금형 캐비티로의 최종 진입점인 게이트를 통해 금형의 여러 부분으로 분배합니다.
게이팅 시스템 최적화의 핵심 요소
1. 유체 흐름 분석
게이팅 시스템에서 용강의 유체 흐름 거동을 이해하는 것이 기본입니다. 전산유체역학(CFD) 소프트웨어를 사용하여 용강의 흐름을 시뮬레이션할 수 있습니다. 이 소프트웨어를 사용하면 강철이 쏟아지는 컵, 스프루, 러너 및 게이트를 통해 어떻게 이동하는지 시각화할 수 있습니다. 시뮬레이션 결과를 분석함으로써 우리는 최종 주조에서 다공성 및 개재물과 같은 결함으로 이어질 수 있는 높은 난류 영역을 식별할 수 있습니다.
예를 들어 러너 시스템에 날카로운 모서리가 있으면 용강의 흐름 방향이 갑자기 바뀌어 난류가 발생할 수 있습니다. 부드러운 곡선을 갖도록 러너를 재설계함으로써 난류를 줄이고 보다 층류 흐름을 보장할 수 있습니다. 이는 금형 캐비티를 더 잘 채우고 주조 품질을 향상시킵니다.
2. 단면적 비율
게이팅 시스템의 다양한 구성 요소 사이의 단면적 비율은 용강의 유속과 속도를 제어하는 데 중요한 역할을 합니다. 런너 영역에 대한 스프루 영역과 게이트 영역에 대한 런너 영역의 비율을 주의 깊게 계산해야 합니다. 일반적인 경험 법칙은 스프루에서 게이트까지 단면적이 감소하는 것입니다. 이는 압력 구배를 유지하는 데 도움이 되며 용융된 강철이 제어된 방식으로 금형을 채우도록 보장합니다.
게이트 면적이 러너 면적에 비해 너무 크면 용강이 너무 빨리 금형에 들어가 튀거나 공기가 갇힐 수 있습니다. 반면, 게이트 면적이 너무 작으면 흐름이 제한되어 금형이 불완전하게 채워질 수 있습니다. 강철 정밀 주조 공급업체로서 우리는 다양한 유형의 주조에 대해 단면적 비율을 최적화하기 위해 광범위한 시험을 수행했습니다.
3. 재료 및 금형 고려 사항
강철 재료의 선택과 사용되는 금형 유형도 게이팅 시스템 설계에 영향을 미칩니다. 다양한 강철 합금은 점도와 응고 특성이 다릅니다. 예를 들어, 고합금강은 점도가 높을 수 있으므로 적절한 흐름을 보장하려면 더 큰 게이팅 시스템이 필요합니다.
금형 재료와 열적 특성도 중요합니다. 열전달 특성이 높은 재료로 금형을 제작하면 용강이 더 빨리 응고됩니다. 그러한 경우, 더 빠른 충전 속도를 허용하도록 게이팅 시스템을 설계해야 할 수도 있습니다. 우리는 게이팅 시스템을 설계할 때 이러한 요소를 고려합니다.정밀 주조 밸브 몸체그리고 다른 주물.
최적화된 게이팅 시스템의 이점
1. 주조 품질 향상

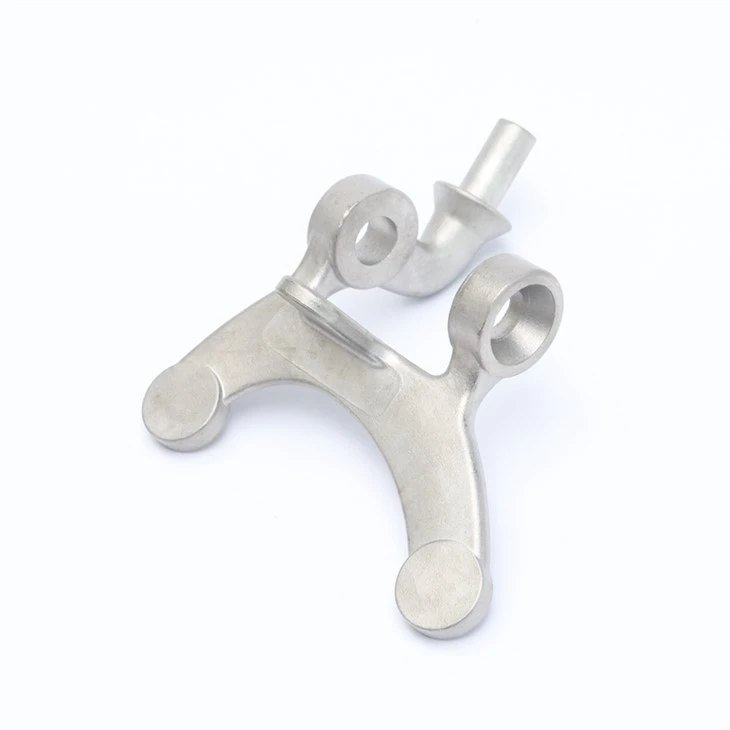

최적화된 게이팅 시스템은 주조 결함 발생을 크게 줄입니다. 난류를 최소화하고 적절한 충전을 보장함으로써 다공성, 함유물 및 잘못된 실행의 존재를 줄일 수 있습니다. 이는 더 높은 치수 정확도와 더 나은 표면 마감을 갖춘 주조품으로 이어집니다. 우리를 위해고강도 17 - 4PH 소재 자동 브라켓, 최적화된 게이팅 시스템은 내부 결함 없이 고강도 요구 사항을 충족하도록 보장합니다.
2. 생산성 향상
잘 설계된 게이팅 시스템을 사용하면 주조 공정이 더욱 효율적이 됩니다. 충전 시간이 단축되고 스크랩 가능성이 최소화됩니다. 이를 통해 생산 속도가 향상되어 비용이 절감되고 전반적인 생산성이 향상됩니다.
3. 비용 절감
최적화된 게이팅 시스템은 결함으로 인한 폐기물이 적기 때문에 용강을 덜 사용합니다. 또한 폐기율이 감소하면 재작업이 줄어들고 생산 비용도 낮아집니다. 이는 전체 주조 공정을 더욱 경제적으로 실행 가능하게 만듭니다.
게이팅 시스템을 최적화하는 단계
1. 초기 디자인
첫 번째 단계는 주조 형상, 철강 재료 및 금형 특성을 기반으로 초기 게이팅 시스템 설계를 만드는 것입니다. 우리는 철강 정밀 주조에 대한 광범위한 경험을 활용하여 주조 공정의 기본 요구 사항을 충족하는 시스템을 설계합니다.
2. 시뮬레이션 및 분석
초기 설계 후, 우리는 CFD 소프트웨어를 사용하여 게이팅 시스템을 통과하는 용강의 흐름을 시뮬레이션합니다. 이는 난류가 심한 영역, 부적절한 충진 또는 과도한 압력 강하와 같은 잠재적인 문제를 식별하는 데 도움이 됩니다.
3. 반복적인 디자인 개선
시뮬레이션 결과를 바탕으로 게이팅 시스템 설계를 반복적으로 변경합니다. 여기에는 단면적 비율 조정, 러너 모양 변경, 게이트 위치 및 크기 수정이 포함될 수 있습니다. 최적의 설계를 얻을 때까지 시뮬레이션 프로세스를 반복합니다.
4. 테스트 및 검증
유망한 설계가 나오면 시험 주조를 사용하여 물리적 테스트를 수행합니다. 우리는 주물에 결함이 있는지 검사하고 치수 정확도를 측정합니다. 필요한 경우 테스트 결과에 따라 게이팅 시스템을 추가로 조정합니다.
결론
강철 정밀 주조에서 게이팅 시스템을 최적화하는 것은 복잡하지만 보람 있는 과정입니다. 강철 정밀 주조 공급업체로서 당사는 게이팅 시스템이 최대한 효율적이고 효과적이도록 최신 기술과 모범 사례를 사용하기 위해 최선을 다하고 있습니다. 유체 흐름 분석, 단면적 비율, 재료 및 금형 고려 사항에 중점을 두어 생산성이 향상되고 비용이 절감되는 고품질 주물을 생산할 수 있습니다.
정밀 주조 시장에 있고 당사의 최적화된 게이팅 시스템이 귀하의 프로젝트에 어떤 이점을 줄 수 있는지 자세히 알아보고 싶다면 당사에 연락하여 자세한 논의 및 잠재적인 조달을 문의하시기 바랍니다. 우리는 귀하의 주조 응용 분야에서 최상의 결과를 얻을 수 있도록 도와드립니다.
참고자료
- 캠벨, J. (2003). 주물. 버터워스 - 하이네만.
- 슈나이더, RD (2008). 금속 주조: 설계, 실습 및 기술. 와일리.
- 플레밍스, 엠씨 (1974). 응고 처리. 맥그로-힐.
